Système de réparation permanent de pipeline


Système de réparation permanent de pipeline



Système de réparation permanent de pipeline

Qu’est-ce que de l’Aquawrap ?

PRT Aquawrap ® est un tissu de fibre de verre imprégné de résine, hydro-activé, fabriqué en différentes longueurs et largeurs pour s’adapter à toutes les dimensions de tuyaux et les épaisseurs de paroi. Il est non toxique, facile à appliquer et convient à une variété d’applications de pipeline, y compris, mais sans s’y limiter, de renforcement, de protection contre la corrosion, d’abrasion, de protection contre les chocs, et dans certains cas, la réparation de fuites.

PRT Aquawrap ® est livré prêt à l’emploi, sans besoin de mélanger ou de mesurer. Bien que l’eau active le processus de durcissement, le produit n’est pas soluble dans l’eau, œuvrant tout aussi bien sous l’eau, qu’en milieu humide ou sec.



Pourquoi utiliser de l’Aquawrap ?

PRT Aquawrap ® est une alternative rapide, efficace, économique, facile à utiliser à tout autre produit de réparation ou de remplacement. Dans la plupart des applications, la nécessité de réduire la pression est minime et les temps d’arrêts sont éliminés.

Le Système de Réparation Permanent de pipeline PRT est fort avantageux suivant une combinaison innovatrice de nos époxys non-perméables, de concert avec notre tissu de fibre de verre haute résistance, pré-imprégné d’uréthane (MCU). Celui-ci nous permet de produire une tâche spécifique selon la solution applicable en chantier à même les problèmes les plus difficiles de réparation et d’assainissement de canalisations.

PRT Aquawrap ® est très résistant aux produits chimiques, non-conducteur et peut être spécifiquement conçu pour s’adapter aux exigences particulières d’une installation.



Comment l’Aquawrap fonctionne t’il ?

Le Système de Réparation Permanent de Pipeline PRT offre, une rectification de tuyauterie extérieure de longue durée, réparation de renforcement et de remplacement de la force circulaire à n’importe quelle taille de canalisations fabriquées de pratiquement n’importe quels matériaux.

Les caractéristiques inhérentes d’isolation fournie également l’élimination complète de l’électrolyse en protégeant contre l’exposition aux éléments. Non seulement cela, mais il a la possibilité de se mouler à n’importe quelle forme ou configuration, y compris les coudes, collecteurs, tés, réducteurs ou courbes.

Système de réparation permanent de pipeline

Protection Cathodique: L’enveloppe de composite permettra d’isoler la conduite de l’énergie électrique et / ou d’un champ magnétique provenant de l’extérieur du tuyau lui-même. Tous les revêtements y compris les époxy se liant par fusion et les composites, agiront à titre de «protection cathodique», car ils protègent et isolent la base de métal de la conduite contre son environnement immédiat.

PRT Aquawrap® est l’élément principal du Système de réparation permanent de pipeline qui est autorisé pour les réparations sur les conduites règlementées D.O.T. selon le code de régulations fédéral 49 CFR, parties 192 et 195 ainsi que d’autres normes de l’industrie.



Curieux de voir la simplicité d’installation et les divers méthodes d’applications possibles?



Des vidéos d’installations sont à votre disposition sur ce lien.



*** POUR NOUS CONTACTER VISITEZ LA SECTION « NOUS JOINDRE » ***

Télécharger le document pour faire la description des conduites à réparer



Réparations de Conduites



Renforcement d’une conduite de Gaz Naturel

La corrosion avait gravement endommagé cette conduite de transport de gaz naturel de 24″. Elle avait subi des pertes de paroi de près de 80% dans certaines régions. Après une préparation adéquate, la conduite fut renforcé avec notre PRT Aquawrap®. Aucun arrêt de production fut requis pendant la durée des travaux.



Réparation de Joint d’emboîtement

Flexion ainsi que l’expansion et la contraction de la conduite a causée à ce joint une fuite, PRT Aquawrap® fut utilisée pour colmater la fuite et pour renforcer le joint d’emboîtement. Cette méthode est un moyen économique pour résoudre ce type de fuite de basse pression sur les pipelines de grand diamètre.



Réparation d’une conduite des eaux usées

Une conduite d’eau des effluents de 24″ éprouvait des piqûres de corrosion et quelques fuites sur une section de 25 pieds. La conduite fut entièrement encapsulée, y compris les raccords d’assemblage mécanique.



Conduite cylindrique renforcé en acier

La corrosion sur cette conduite a érodé le fil de renforcement, créant ainsi une déficience structurelle au système de tuyauterie. PRT Aquawrap® a été utilisé pour remplacer la résistance du fil d’acier pour éviter tout dommage supplémentaire de corrosion sur la zone affectée.



Encapsulation de colliers mécaniques

Pour fournir une réparation permanente, les colliers mécanique peuvent être encapsulés par notre composite. Cette action restaure la résistance et l’intégrité de la canalisation. Encapsulation complet d’un collier mécanique de 18″ fabriqué en chantier.

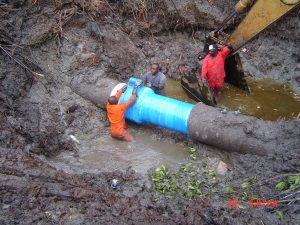

Réparation d’une conduite d’huile brute

La fuite a été le résultat d’une corrosion externe sur cette ligne de 24″. La fuite a été scellée mécaniquement. La réparation fut complétée en encapsulent le collier mécanique qui couvrait la zone endommagée avec le PRT Aquawrap®. Ce travail fut réalisé à Nembe, État de Bayelsa, Nigéria pour Agip Oil Co.

Les dommages suivant peuvent être réparés grâce au système de réparation permanent de pipeline:

– Corrosion externe où l’intégrité structurale est compromise. Dans ce cas, il est probable d’arrêter la détérioration par l’application d’un Système de Réparation par composite.

– Dommages externes tels que des bosses, crevasses, dégradation ou usure (au niveau des appuis).

– Les fissures peuvent être réparées si elles sont préparées conformément aux normes en vigueurs.

– La corrosion et / ou l’érosion interne, qui peuvent devenir ou non une fuite. Dans ce cas, il est probable que la corrosion se poursuivra et l’évaluation doit en tenir compte.

– Fuites (sous toute réserve selon le cas).

– Défauts de production ou de fabrication.



Curieux de voir la simplicité d’installation et les divers méthodes d’applications possibles?

Des vidéos d’installations sont à votre disposition sur ce lien.



Les fluides internes et l’environnement extérieur doivent être considérés en ce qui concerne la compatibilité avec la composite. Les limites supérieures de pression / température dépendent du type de dommages à être réparés et le Système de Réparation à être utilisé. Ces limites sont déterminées par les exigences d’essais et de qualification du présent article. Une limite de température inférieure de -50oC (-58oF) est présumée à moins de démontrer par des essais de qualification, une capacité a une température inférieure.

Ce Système de Réparation peut être appliquée à la fois sur des tuyaux/conduites (substrat) métalliques et non métalliques.

PRT-AQUAWRAP: Bande de tissu de fibre de verre à résistance élevée pré imprégné s’activant à l’hydratation est disponible dans différentes largeurs, longueurs, d’orientation de la fibre et différents type de fibre (G-03, G-05 & fibre de Carbone).

Aquawrap Beartm: Tubulure tressé pré imprégné s’activant à l’hydratation.





Intéressez par l’un de nos produits ?

Téléchargez le document ci-dessous, puis nous le renvoyez pour que nous puissions répondre à vos besoin en vue de réparations par Aquawrap ou PowerSleeve. Vous trouverez également les fiches techniques.



AVANT

APRÈS
